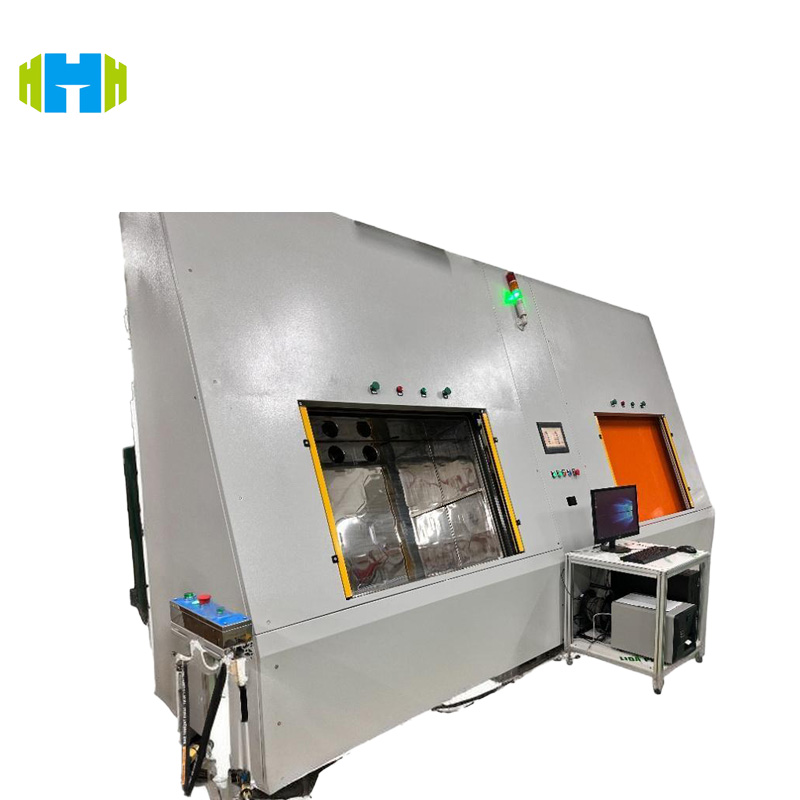

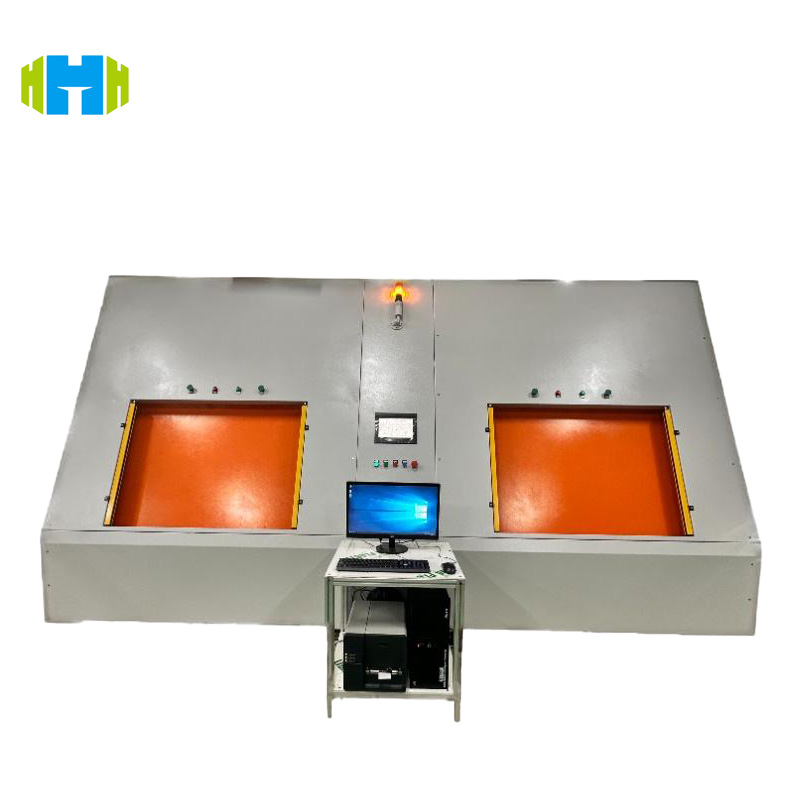

جهاز كشف تسرب الهيليوم بغرفة التفريغ للمبخرات والمكثفات

ملخص معدات كشف تسرب الهيليوم في غرف التفريغ للمبخرات والمكثفات

المعايير الفنية:

مجال التطبيق:

معلمات غرفة التفريغ:الأبعاد الداخلية: ارتفاع 850 عرض 1200 عمق 350 (مع حاجز قابل للإزالة بسمك 20 مم، وارتفاع أعلى وأسفل الحاجز 590 مم) العدد: 2 الحجم الداخلي: 357 لتر طريقة فتح وإغلاق الباب: باب من نوع الرفع، طريقة خارج الصندوق طريقة دخول وخروج قطعة العمل: يدوي

معلمات الاختبار：اختبار ضغط التسرب الكبير: 2.0 - 4.0 ميجا باسكال (مع مؤشر مقياس ضغط التلامس الكهربائي وجهاز الترشيح لضغط المدخل) ضغط تعبئة الهيليوم: 0.90 - 1.3 ميجا باسكال كشف التسرب الدقة: 1 جرام/سنة درجة الفراغ قبل الإخلاء: ≤1000 باسكال درجة فراغ الاسترداد: ≤1000 باسكال معدل استرداد الهيليوم: ≥98% تركيز التحكم في الهيليوم: ≥80% معدل الكشف الدقيق: ≥99.5%.قيمة:3.0 ميجا باسكال 1.1 ميجا باسكال - 800 باسكال 900 باسكال 99% 85% 99.8%

زمن الدورة:فحص التسرب الكبير (نظام واحد، قناة واحدة): 20 ثانية/قناة (تفي بـ 20 ثانية/جزء) محطة الإخلاء وتعبئة الهيليوم (نظام واحد، قناة واحدة): 18 ثانية/جزء محطة حجرة التفريغ: 90 ثانية لكل حجرة مفردة (بما في ذلك وقت يدوي مدته 10 ثوانٍ)، 45 ثانية لكل حجرة مع وصلة حجرتين، تفي بـ < 22.5 ثانية/جزء محطة الاسترداد (1 نظام، 1 قناة): 20 ثانية/قناة.قيمة:20 ثانية 18 ثانية 20 ثانية (لكل جزء في عملية ذات غرفتين) 20 ثانية

المكونات الرئيسية:تسرب قطعة العمل - الكشف، والإخلاء، ونظام تعبئة الهيليوم: مضخة إخلاء قطعة العمل SV25 (Leybold، مجموعتان)، مجموعة بنك الصمامات (Hejin، مجموعتان)، إلخ.

جزء غرفة التفريغ وكاشف التسرب: كاشف التسرب (INFICON، مجموعة واحدة)، مضخة الاستخراج الرئيسية (وحدة مضخة التفريغ Edwards، مجموعتان)، إلخ.

جزء الاسترداد: خزان الضغط المنخفض (مجموعة واحدة)، خزان الضغط العالي (مجموعة واحدة)، إلخ.

جزء التحكم الكهربائي: PLC (ميتسوبيشي، مجموعة واحدة)، شاشة تعمل باللمس (ميتسوبيشي/وينفيو، مجموعة واحدة)، إلخ.

صُممت معداتنا وصُنعت وفقًا لأعلى معايير الصناعة. نلتزم بعملية مراقبة جودة دقيقة، باستخدام مواد عالية الجودة وتقنيات تصنيع متطورة لضمان استقرار وموثوقية المعدات. يتم اختيار كل مكون بعناية واختباره بدقة لتلبية توقعات الأداء أو تجاوزها.

في الختام، يُعد جهاز كشف تسرب الهيليوم بغرفة التفريغ للمبخرات والمكثفات لدينا نقلة نوعية في صناعة مكيفات الهواء. بفضل تقنيته المتطورة، وأدائه عالي الدقة، وسير عمله الفعال، وخدمة ما بعد البيع المتميزة، يُعد الخيار الأمثل للمصنعين الذين يتطلعون إلى تحسين جودة منتجاتهم، وتحسين كفاءة الإنتاج، وتحقيق ميزة تنافسية في السوق. استثمر في معداتنا اليوم وجرّب الفرق الذي يُحدثه في عملية التصنيع لديك.
