معدات الاختبار الشامل لمضخات المياه وفقًا لمعيار ISO 28580، منصة اختبار الأداء الشامل لمضخات المياه الإلكترونية للسيارات

معدات الاختبار الشامل لمضخات المياه وفقًا لمعيار ISO 28580

إلكترونيات السيارات منصة اختبار الأداء الشامل لمضخات المياه

مقدمة المنتج

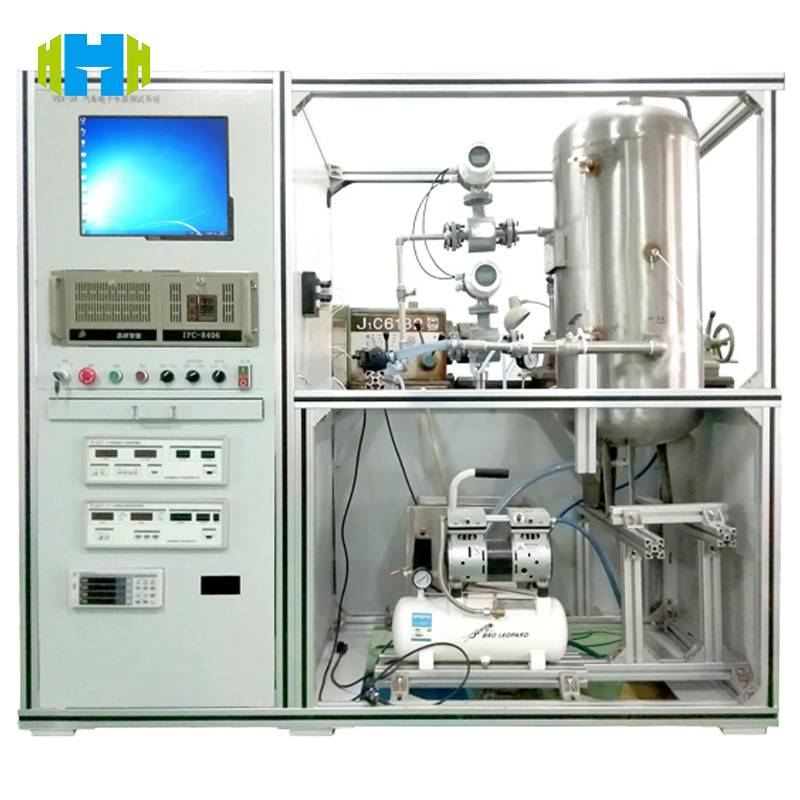

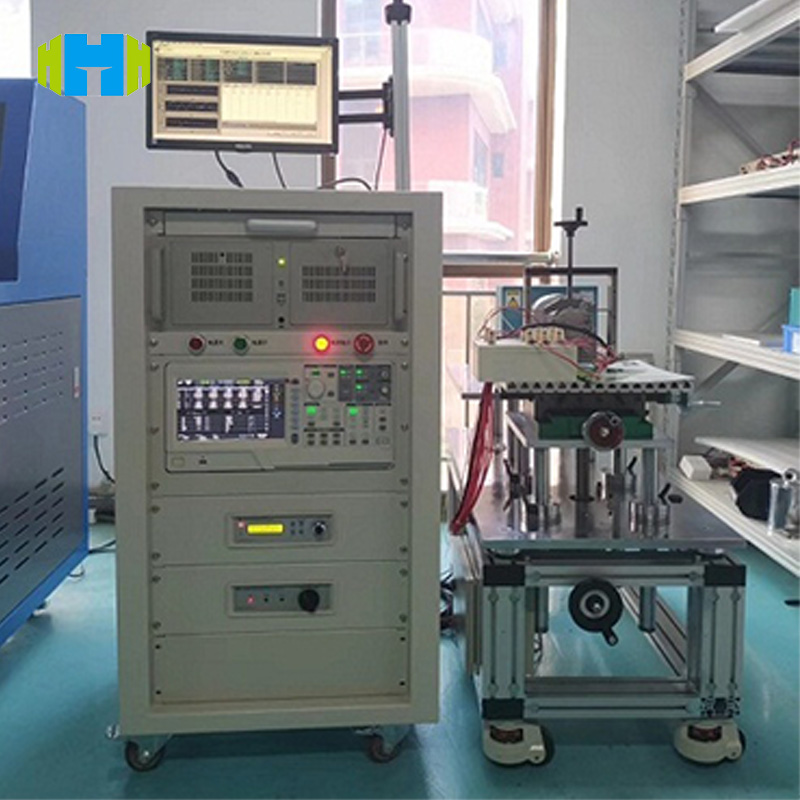

يستخدم WPT-8 محاكاة درجة الحرارة الكاملة وتكنولوجيا القياس والتحكم الذكية لتحقيق تقييم دقيق لأداء مضخة المياه الإلكترونية للسيارات:

القدرة على محاكاة الحالة الكاملة:

• نطاق التدفق 0-150 لتر/دقيقة (دقة مقياس التدفق الكهرومغناطيسي ± 0.5%)، الضغط 0-1.5 ميجا باسكال (الدقة 0.01 ميجا باسكال)، مناسب لجميع أنواع مضخات المياه الإلكترونية مثل مضخات المياه الكهربائية ومضخات المياه الهجينة ومضخات الهيدروجين وما إلى ذلك.
• تدعم وحدة التحكم في درجة الحرارة التجميد بدرجة حرارة منخفضة -40 درجة مئوية ودورات درجة حرارة عالية 125 درجة مئوية (دقة ± 1 درجة مئوية)، ومحاكاة البيئة القاسية لحجرة المحرك، واكتشاف أداء الختم وكفاءة المحرك لمضخة المياه في درجات الحرارة العالية والمنخفضة.

نظام القياس والتحكم الذكي:

• تبدأ شاشة اللمس الصناعية مقاس 12 بوصة (التبديل باللغتين الصينية والإنجليزية) عملية الاختبار بزر واحد، ويربط PLC محرك المؤازرة لضبط السرعة (0-6000 دورة في الدقيقة، دقة ± 0.1٪)، ويجمع أكثر من 50 معلمة مثل التدفق والضغط واستهلاك الطاقة والاهتزاز وما إلى ذلك في الوقت الفعلي.
• محرك أقراص الحالة الصلبة المدمج بسعة 256 جيجابايت، يولد تلقائيًا تقارير اختبار تتوافق مع معايير ISO 28580، ويدعم تصدير USB/Ethernet ورسو نظام MES، وفترة تتبع البيانات تصل إلى 10 سنوات.

تصميم السلامة والموثوقية:

• غرفة اختبار من الفولاذ المقاوم للصدأ (مستوى الحماية IP67) مع مراقبة تسرب مزدوجة (دقة 0.01 لتر / دقيقة)، درجة حرارة زائدة (> 130 درجة مئوية)، حمل زائد (تيار> القيمة المقدرة 15٪) حماية إيقاف التشغيل التلقائي، بما يتماشى مع معايير السلامة الكهربائية IEC 60664-1.
• مستشعر الضوضاء (دقة ± 1 ديسيبل) مراقبة ضوضاء تشغيل مضخة المياه في الوقت الفعلي للتأكد من أنها تلبي متطلبات أداء NVH للسيارات الكهربائية (≤ 65 ديسيبل @ 1 متر).

مميزات المنتج

• نطاق التحكم في درجة الحرارة - 40 درجة مئوية ~ 125 درجة مئوية (معدل التسخين 5 درجات مئوية / دقيقة)، يدعم درجة الحرارة الثابتة، ودرجة الحرارة المتغيرة، واختبار الصدمة الحرارية، ويتكيف مع متطلبات دورة درجة الحرارة في معيار AEC-Q100.
• يتم معايرة مستشعر ضغط التدفق بواسطة CNAS، مع انحراف طويل المدى ≤0.2% FS، مما يلبي متطلبات دقة اختبار الرأس المتوسط ​​GB/T 32864 (±1%).
• مستشعر عزم الدوران المتكامل (دقة 0.01 نيوتن متر) ومقياس تسارع الاهتزاز (0-200 متر/ثانية²) للكشف بشكل متزامن عن قوة عمود المضخة وخصائص الاهتزاز الميكانيكي، وتحديد الأخطاء المبكرة مثل تآكل المحمل وعدم توازن المكره.
• يدعم محاكاة إشارة PWM (دورة عمل 0-100%)، واختبار خصائص استجابة المضخة تحت إشارات تحكم مختلفة، والتكيف مع التحقق من منطق التحكم في وحدة التحكم الإلكترونية المثبتة على السيارة.
• يقوم المشبك سريع الفك (يدعم واجهة G1/4"-G1") بإكمال استبدال المضخة في غضون 5 دقائق، وهو متوافق مع المضخات الأفقية/الرأسية للعلامات التجارية الرئيسية (Bosch، Denso، Valeo).
• يمكن استخدام وحدات الوسائط الاختيارية مثل مانع التجمد، وسائل التبريد، والماء منزوع الأيونات لمحاكاة تأثيرات التآكل والترسبات في ظل ظروف عمل مختلفة، ودعم اختبار مقاومة الضغط العالي لمضخات مياه خلايا وقود الهيدروجين (وحدة الضغط العالي الاختيارية 3 ميجا باسكال).
• تقوم خوارزمية الذكاء الاصطناعي تلقائيًا بتحليل التقلبات غير الطبيعية في منحنى ضغط التدفق، وتحدد 8 أعطال نموذجية مثل التجويف (نقص NPSH) وفشل الختم، ودقة التشخيص هي> 95٪.
• تعرض شاشة اللمس مؤشر قدرة عملية SPC (CPK≥1.33) في الوقت الفعلي، ويتم وضع علامة على بيانات تجاوز الحد تلقائيًا باللون الأحمر مما يؤدي إلى تشغيل إنذار صوتي ومرئي، مما يحسن كفاءة فحص الجودة بنسبة 40%.

Iالمعايير المرجعية الدولية

• ISO 28580:2013: المركبات الطرقية - مضخات سائل التبريد التي تعمل بالكهرباء لمحركات الاحتراق الداخلي والمركبات الهجينة (اختبار الأداء البند 5؛ اختبار المتانة البند 6).
• GB/T 32864-2016: مضخات المياه الكهربائية للسيارات الكهربائية (5.3 خصائص تدفق الرأس؛ 5.6 قوة تحمل الجهد).
• AEC-Q100 Rev-E: اختبار موثوقية المكونات الإلكترونية للسيارات (القسم 5 دورة درجة الحرارة؛ القسم 9 اختبار الاهتزاز).
• SAE J1673: طريقة اختبار أداء مضخة سائل التبريد للسيارات (التدفق مقابل الرأس، قياس استهلاك الطاقة).
• IEC 60068-2-1: اختبار بيئي الجزء 2-1: اختبار درجة الحرارة المنخفضة (ملاحظة: اختبار مستمر عند درجة حرارة -40 درجة مئوية).

استخدام المنتج

• فحص جودة OEM: فحص كامل للمصنع لتجميع مضخة المياه للمركبات التي تعمل بالطاقة الجديدة (المركبات الكهربائية / المركبات الهجينة) لضمان مسافة التحمل واستقرار نظام الإدارة الحرارية.
• مكونات البحث والتطوير: التحقق من مقاومة درجة الحرارة والضغط للمواد الجديدة (مروحة ألياف الكربون، المحامل الخزفية)، وتحسين كفاءة الطاقة لمضخات المياه (هدف تحسين الكفاءة ≥3٪).
• شهادة الطرف الثالث: توفير تقارير الاختبار المطلوبة للحصول على شهادة CE وCCC وAEC-Q100، ودعم مستوى مقاومة الماء IPX7 لمضخة المياه، واختبار التوافق الكهرومغناطيسي EMC.
• مؤسسات البحث العلمي: إجراء البحوث حول خصائص تدفق الغاز والسائل ثنائي الطور لمضخات المياه التي تعمل بخلايا الوقود، وتحليل فشل مواد الختم في البيئات ذات درجات الحرارة المنخفضة.

المعايير الفنية

اختبار الأشياء وعناصر الاختبار

كائنات الاختبار:

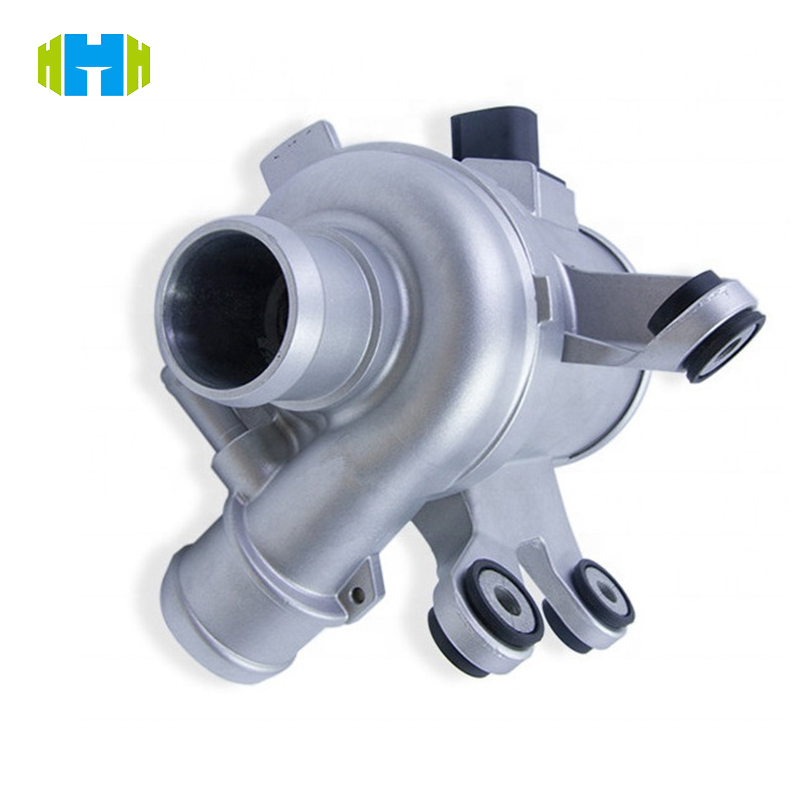

• مضخة مياه كهربائية للسيارات الكهربائية (تدفق طرد مركزي/محوري، قوة 0.1-5 كيلو واط)
• مضخة مياه للمركبة الهجينة (تدعم الدائرة المزدوجة لتبريد الزيت/تبريد الماء)
• مضخة مياه خلية وقود الهيدروجين (مقاومة الضغط العالي، مقاومة هشاشة الهيدروجين)

عناصر الاختبار:

• معلمات الأداء: منحنى تدفق الرأس (ISO 28580 البند 5.2)، منحنى كفاءة طاقة العمود (GB/T 32864 5.4)، نبض الضغط (≤5% ضغط مصنف).
• التكيف البيئي: اختبار بدء التشغيل عند -40 درجة مئوية (AEC-Q100 5.1)، تشغيل مستمر عند 125 درجة مئوية لمدة 24 ساعة (IEC 60068-2-2)، اختبار مقاومة الرطوبة بنسبة 95% RH (مستوى مقاومة الماء IPX7).
• الموثوقية: اختبار المتانة لمدة 500 ساعة (التسرب ≤ 0.05 لتر/ساعة)، 1000 دورة صدمة حرارية (-40 درجة مئوية ~ 125 درجة مئوية، 30 دقيقة لكل دورة)، إجهاد الاهتزاز (تردد المسح 10-2000 هرتز، تسارع 20 متر/ثانية²).
• السلامة والتوافق الكهرومغناطيسي: تحمل الجهد (1500 فولت تيار مستمر / دقيقة واحدة)، ومقاومة الأرض (≤0.1Ω)، والتداخل مع التردد اللاسلكي (CISPR 25 الفئة 3).
