منصة اختبار صمام الضغط العلوي 500 كيلو نيوتن ضغط علوي 4 محطات اختبار مستقلة ASME B16.34

منصة اختبار صمام الضغط العلوي 500 كيلو نيوتن ضغط علوي 4 محطات اختبار مستقلة ASME B16.34

مقدمة المنتج

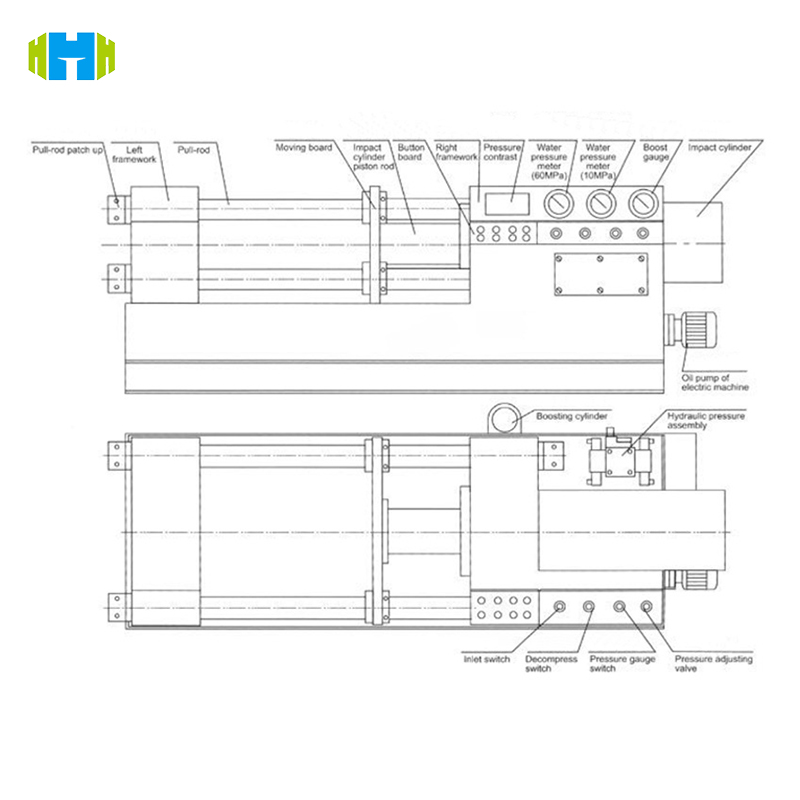

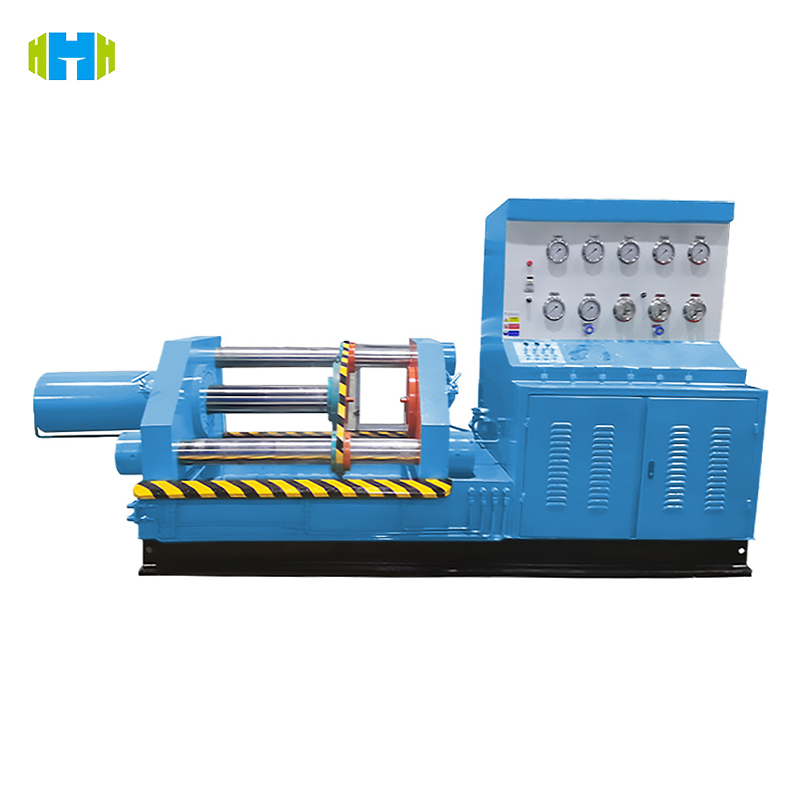

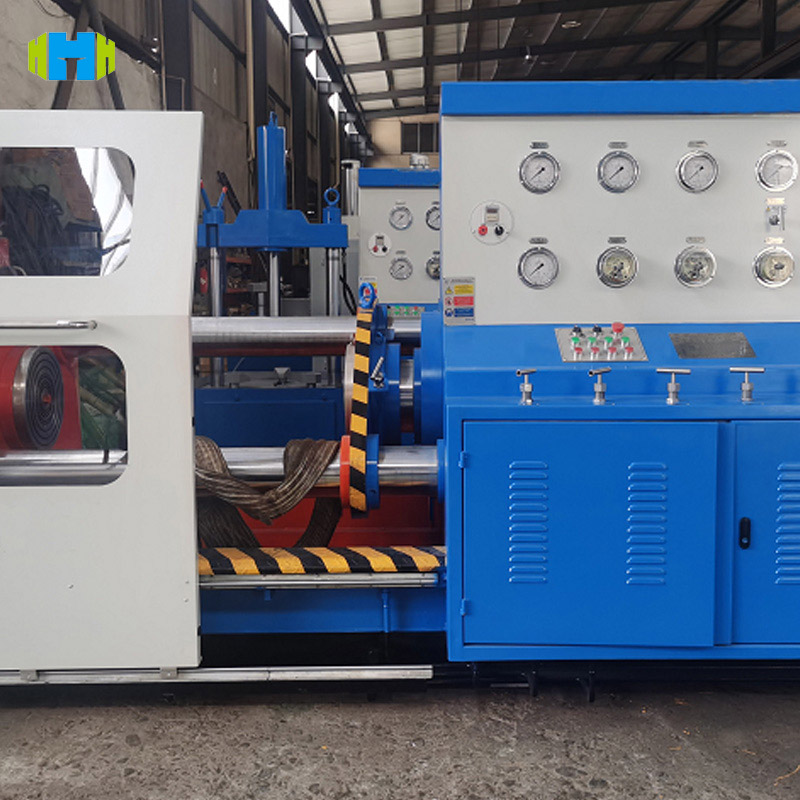

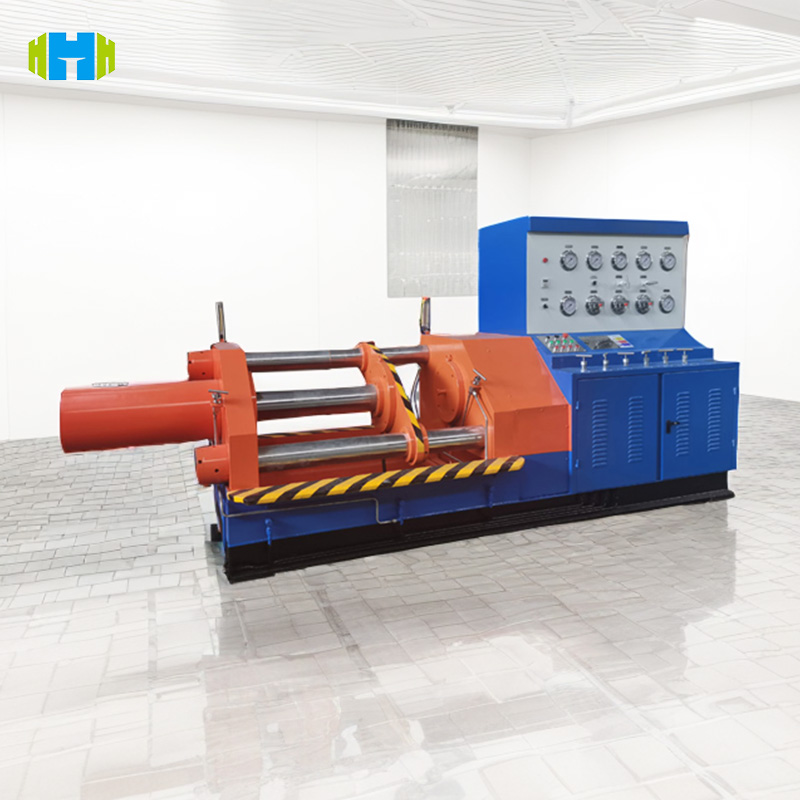

يحقق جهاز WPT-3 اكتشافًا فعالًا ودقيقًا لصمامات الضغط العالي من خلال هيكل الضغط العلوي وتصميم متعدد المحطات:

• تقنية إغلاق الضغط العلوي: ضغط هيدروليكي علوي 500 كيلو نيوتن (ضغط قابل للتعديل 20-500 كيلو نيوتن) مع تركيب مركزي أوتوماتيكي لضمان عدم تسرب سطح إغلاق الصمام الملحوم بالحافة/الطرف، وحل مشكلة عدم توازن الإجهاد في المشبك الجانبي التقليدي، وهو مناسب لصمامات مستوى الضغط PN16-PN1000.
• اختبار متوازي متعدد المحطات: 4 مجموعات من المحطات المستقلة (اختياري ما يصل إلى 8 محطات)، صمام بوابة الدعم، صمام الإيقاف، اختبار متزامن لصمام الأمان، يمكن لكل مجموعة من المحطات ضبط الضغط بشكل مستقل (0-150 ميجا باسكال)، ووقت الاحتفاظ بالضغط (0-300 دقيقة) ونوع الوسيط (ماء / غاز)، كفاءة الكشف زادت بنسبة 60٪.
• نظام القياس والتحكم الذكي: شاشة تعمل باللمس ملونة مقاس 10 بوصات (مفتاح صيني وإنجليزي) تبدأ عملية الاختبار بزر واحد، يربط PLC محرك المؤازرة لتشغيل مضخة الغطاس عالية الضغط (دقة الضغط 0.1 ميجا باسكال)، عرض في الوقت الحقيقي لمنحنى الضغط، والتسرب، وبيانات الضغط العلوي، ودعم تصدير البيانات USB / Ethernet.
• تصميم أمان زائد: غرفة ضغط عالية من الفولاذ المقاوم للصدأ (مقاومة للضغط 200 ميجا باسكال) مع نافذة مراقبة زجاجية مزدوجة الطبقة مقاومة للانفجار، ومستشعر ضغط مدمج (دقة ± 0.3% FS) ومراقب تسرب (دقة 0.05 مل/دقيقة)، تفريغ تلقائي للضغط الزائد (110% ضغط محدد)، بما يتماشى مع معايير السلامة الكهربائية EN 61010-1.

مميزات المنتج

التوافق الكامل مع الضغط العالي

• يدعم اختبار ضغط الماء 0-150 ميجا باسكال (قياسي) واختبار ضغط الهواء 0-100 ميجا باسكال (وحدة اختيارية)، ومناسب لمعدات رأس البئر API 6A وصمامات الضغط العالي من الدرجة النووية وغيرها من ظروف العمل القاسية.
• يتراوح نطاق الضغط الأقصى بين ٢٠ و٥٠٠ كيلو نيوتن. تضمن التغذية الراجعة الفورية من مستشعر الضغط توافق قوة الختم ديناميكيًا مع ضغط الاختبار (مثل تطبيق ضغط أقصى تلقائي قدره ٤٠٠ كيلو نيوتن أثناء اختبار ١٠٠ ميجا باسكال).

القدرة على الكشف متعدد الأبعاد

• اختبار الأداء: قوة الغلاف (1.5 مرة الضغط الاسمي)، اختبار الختم العلوي (1.1 مرة الضغط الاسمي)، تسرب ختم الغاز (طريقة الفقاعة / طريقة اضمحلال الضغط).
• اختبار خاص: اختبار استقرار الضغط للصمامات ذات درجة الحرارة المنخفضة (بيئة النيتروجين السائل -196 درجة مئوية) والصمامات ذات درجة الحرارة العالية (الهواء الساخن 350 درجة مئوية) (مطلوب وحدة التحكم في درجة الحرارة).
• اختبار الحياة: 500 دورة من الضغط، ومراقبة تآكل سطح الختم (دقة 0.01 مم) ومعدل اضمحلال الضغط (≤0.5٪).

إدارة البيانات الذكية

• ذاكرة مدمجة بسعة 64 جيجابايت، تسجل تلقائيًا أكثر من 30 معلمة مثل الضغط العلوي، وضغط الاختبار، والتسرب، ودرجة الحرارة المحيطة والرطوبة، وتدعم برنامج الكمبيوتر المضيف لإنشاء تقارير PDF (بما في ذلك تحديد التوافق مع معيار ASME).
• تعرض شاشة اللمس مخططات إحصائية SPC لمحطة واحدة (مثل قيمة CPK، وتحليل قدرة العملية) في الوقت الفعلي، ويتم تمييز البيانات غير الطبيعية تلقائيًا باللون الأحمر وتحريك إنذارات الصوت والضوء.

تصميم التثبيت السريع

• يتم دمج تركيبات الرفع الكهربائية (الشوط 300 مم) مع قوس تعديل ثلاثي الأبعاد لإكمال استبدال صمامات DN800 في غضون 10 دقائق، وهو ما يزيد بنسبة 80% عن التثبيت اليدوي التقليدي.
• التركيب العالمي متوافق مع صمامات التوصيل ذات الحافة (RF/RTJ)، واللحام الطرفي (BW)، واللولب (NPT) لتقليل تكلفة الأدوات المخصصة.

المعايير المرجعية الدولية

• ASME B16.34: تصنيف ضغط الصمام (اختبار القوة بموجب المادة 10؛ اختبار الختم بموجب المادة 11).
• API 598: مواصفات اختبار ضغط الصمام (القسم 4 إجراءات اختبار الضغط الهيدروليكي؛ القسم 5 متطلبات اختبار ضغط الهواء).
• GB/T 13927: اختبار ضغط الصمام الصناعي (اختبار الغلاف 5.2؛ اختبار الختم 5.3).
• ISO 12266-1: طريقة اختبار عمر الصمام (الجزء 1 العمر الميكانيكي؛ الجزء 2 عمر الختم).
• EN 12266-1: اختبار ضغط الصمام الصناعي (الملحق أ طريقة قياس التسرب).

استخدام المنتج

• البتروكيماويات: اكتشاف مقاومة التآكل وإحكام غلق صمامات الكرة ذات الضغط العالي وصمامات الفحص (مثل الصمامات المبردة لأنابيب الغاز الطبيعي المسال).
• صناعة الطاقة النووية: التحقق من الأداء الزلزالي لصمامات الأمان وصمامات العزل (محاكاة استقرار الضغط في ظل ظروف الزلزال).
• هندسة خطوط الأنابيب ذات الضغط العالي: قم بإعادة اختبار قوة غلاف صمامات البوابة PN1000 قبل التثبيت لتجنب خطر التمزق في ظل ظروف الضغط العالي للغاية.
• البحث والتطوير في مجال الصمامات: اختبار عمر مواد الختم الجديدة (مثل المنفاخ المعدني) لتحسين تصميم صمامات الضغط العالي.

المعايير الفنية

اختبار الأشياء وعناصر التفتيش

كائنات الاختبار:

صمامات الشفة عالية الضغط (صمامات البوابة، صمامات الإيقاف، صمامات الكرة، PN ≥ 100)

الصمامات الملحومة بعقبًا (مثل صمامات درجات الحرارة العالية والضغط العالي لمحطات الطاقة)

صمامات الأمان الملولبة (مثل صمامات تجاوز الضاغط)

صمامات ذات ظروف عمل خاصة (صمامات مقاومة للتآكل، ومقاومة للصدمات، ومنخفضة الحرارة)

بنود التفتيش:

اختبار قوة الغلاف: 1.5 مرة الضغط الاسمي لمدة 30 دقيقة، لا تشوه، لا تسرب.

اختبار الختم:

الختم العلوي: 1.1 مرة الضغط الاسمي، التسرب ≤ 0.1 مل/دقيقة (DN50).

سطح الختم: الكشف عن طريقة الفقاعات، لا يتم إنشاء فقاعات مستمرة (تسرب مكافئ ≤ 0.05 مل/دقيقة).

اختبار إحكام إغلاق الهواء: ضغط هواء 0.6 ميجا باسكال، الحفاظ على الضغط لمدة 60 دقيقة، انخفاض الضغط ≤ 0.2%.

اختبار مطابقة الضغط العلوي: حساب الحد الأدنى لقوة الختم تحت ضغوط اختبار مختلفة (تحسين كفاءة المشبك).

اختبار التعب: 1000 دورة من الضغط، وتآكل سطح الختم ≤ 0.05 مم.
