يجمع نظام اختبار الأداء الشامل لمضخات المياه HCWP300 بين القياس عالي الدقة والتحكم الذكي والاختبار متعدد الوظائف. يوفر هذا النظام للمهندسين حلول اختبار فعالة وموثوقة، مما يساعد الشركات على تحسين جودة المنتجات وخفض تكاليف البحث والتطوير.
رقم الصنف :
HONGCEالنظام (موك) :
HCWP300دفع :
Calibration certificate(cost additional)أصل المنتج :
ChinaPayment Method :
L/C, T/TRegular Packaging :
Plywoodنظام اختبار الأداء الشامل لمضخة المياه كشف عالي الدقة يدعم تحليل البيانات الذكي
مقدمة المنتج:

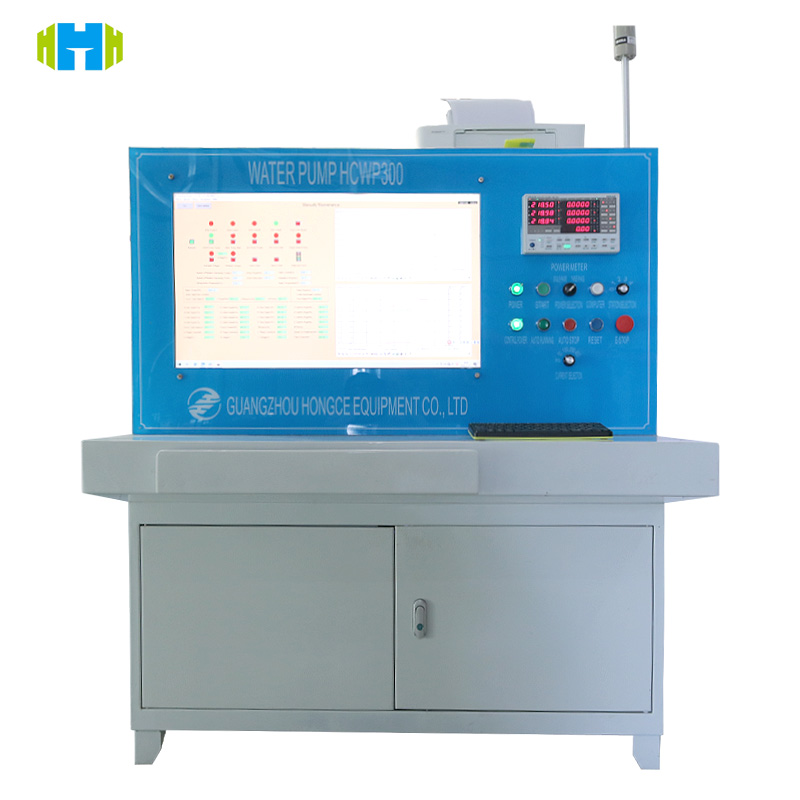

نظام اختبار الأداء الشامل لمضخات المياه HCWP300 هو جهاز اختبار ذكي للسوق العالمية، ومناسب لتقييم أداء مختلف مضخات المياه، مثل المضخات الغاطسة، ومضخات الطرد المركزي، والمضخات اللولبية، والمضخات الكيميائية، وغيرها. يجمع النظام المعلمات الرئيسية، مثل التدفق، والضغط، والطاقة، والكفاءة، وغيرها، في الوقت الفعلي، مع وظيفة تصور المنحنى الديناميكي، لمساعدة المستخدمين على تحديد اختناقات أداء المنتج بسرعة. يعتمد الجهاز على تصميم هيكل الحلقة المغلقة، ويدعم المعايرة التلقائية وتخزين البيانات، ويضمن دقة وموثوقية نتائج الاختبار. سواءً كنتَ بصدد البحث والتطوير في المختبرات أو فحص جودة خط الإنتاج، فإن HCWP300 هو "حارس الجودة" بفضل ثباته ومرونته الممتازة.
المعايير المرجعية الدولية:
ISO 9906:2012 "المضخات الدوارة - اختبارات قبول الأداء الهيدروليكي - المستوى 1 و2 و3"
استخدام المنتج:
يُستخدم نظام اختبار الأداء الشامل لمضخات المياه HCWP300 على نطاق واسع في شركات تصنيع مضخات المياه، ومؤسسات البحث العلمي، ومشاريع ترشيد استهلاك المياه، وصناعة البتروكيماويات، وقطاع الطاقة، ومعالجة مياه الصرف الصحي، وغيرها من المجالات. في شركات تصنيع مضخات المياه، يُستخدم لاختبار تطوير المنتجات الجديدة، ومراقبة جودة عمليات الإنتاج، واختبار قبول المنتج النهائي؛ وفي مؤسسات البحث العلمي، يُستخدم لأبحاث أداء مضخات المياه وتطوير التقنيات الجديدة؛ وفي مشاريع ترشيد استهلاك المياه، وصناعة البتروكيماويات، وقطاع الطاقة، ومعالجة مياه الصرف الصحي، وغيرها من المجالات، يُستخدم لاختيار مضخات المياه وتشغيلها وصيانتها، لضمان تشغيلها بكفاءة وموثوقية.
المعايير الفنية:
متطلبات المعلمة الأساسية | واسطة | مياه صافية |
| نوع مضخة الاختبار | مضخة الطرد المركزي مضخة التدفق المختلط مضخة التدفق المحوري مضخة ويرلبول مضخة لولبية مضخة غاطسة للبئر مضخة غاطسة لمياه الصرف الصحي مضخة غاطسة صغيرة مضخة حريق | |
| الجهد (فولت) | 0-500 فولت | |
| الطاقة (كيلوواط) | 200 | |
| سرعة الدوران (دورة/دقيقة) | 0-3000 دورة في الدقيقة | |
| معدل التدفق (م³/ساعة) | 0-200 متر مكعب/ساعة | |
| رأس المضخة (م) | 0-200 متر | |
متطلبات النظام | نظام الدورة الدموية المائية | أسلوب مفتوح |

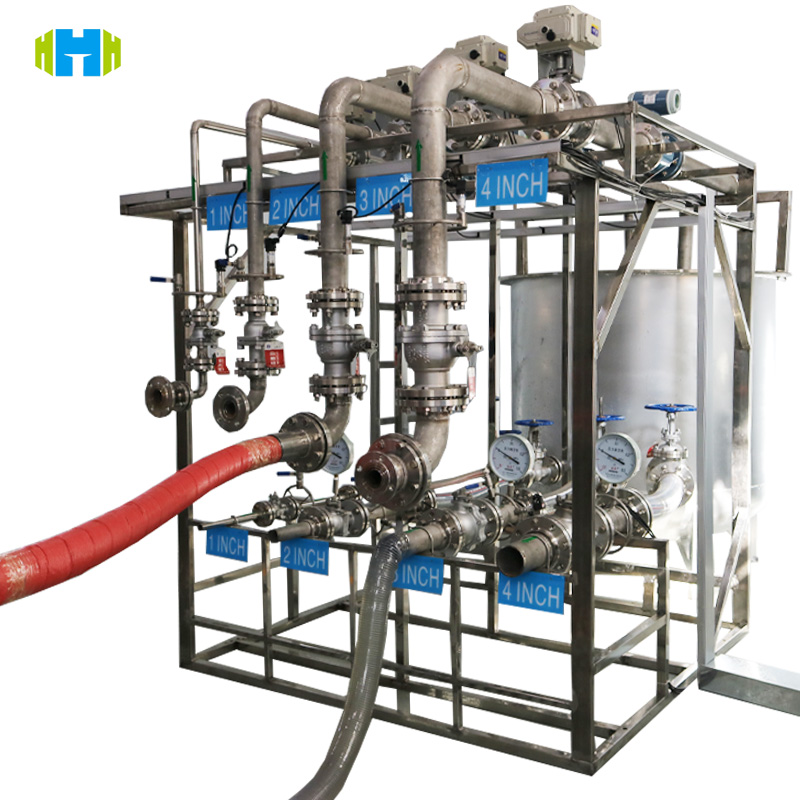

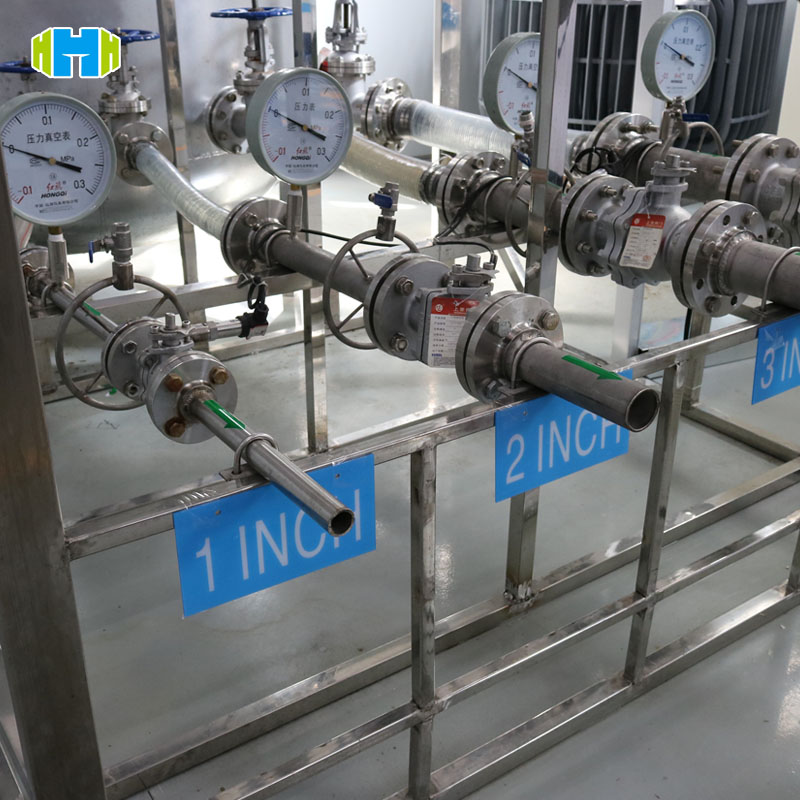

| قطر الأنبوب | 1 بوصة، 2 بوصة، 3 بوصة، 4 بوصة، إجمالي 4 خطوط | |
| تنظيم المرور | كهربائي | |
| طريقة تدفق طاقة العمود | قياس الكهرباء | |
| عناصر الاختبار | معدل التدفق، إجمالي رأس المضخة، سرعة الدوران، مدخلات طاقة المضخة، اختبار التجويف | |
| دقة النظام | المستوى 2 / المستوى ج | |
| معلمات الاستحواذ | الجهد المتردد، التيار، الطاقة، التردد، سرعة المحرك، ضغط المدخل، ضغط المخرج، التدفق، إلخ. | |
| تحليل أداء المضخة وحساب المعلمات الرئيسية والمنحنيات | الرأس، التدفق، NPSH؛ التدفق عند الرأس المقدر، الرفع عند التدفق المقدر، انحراف التدفق المقاس للمضخة، انحراف الرأس، انحراف كفاءة المضخة، وما إلى ذلك. | |
| وضع تحليل اكتساب البيانات | التجميع الآلي والتحليل والطباعة وإدارة قواعد البيانات بواسطة الكمبيوتر |
كائنات الاختبار:
مضخات الطرد المركزي: بما في ذلك مضخات الطرد المركزي أحادية المرحلة، ومضخات الطرد المركزي متعددة المراحل، ومضخات الطرد المركزي الأفقية، ومضخات الطرد المركزي الرأسية، وما إلى ذلك.
المضخات الغاطسة: مثل مضخات غاطسة للآبار العميقة، ومضخات غاطسة لمياه الصرف الصحي، ومضخات غاطسة للمياه النظيفة، وما إلى ذلك.
المضخات الترددية: مضخات المكبس، مضخات الغطاس، مضخات الحجاب الحاجز، الخ.
مضخات التدفق المحوري: مضخات التدفق المحوري الكبيرة، مضخات التدفق المحوري الصغيرة، إلخ.
مضخات التدفق المختلط: مضخات التدفق المختلط الحلزونية، مضخات التدفق المختلط ذات الريشة الموجهة، وما إلى ذلك.
أنواع أخرى من مضخات المياه: مثل مضخات التروس، ومضخات البراغي، ومضخات الريشة، وما إلى ذلك.
ما هي العناصر التي يمكن اختبارها؟
معدل التدفق: قياس حجم السائل الذي توفره المضخة لكل وحدة زمنية.
الرأس: تحديد الارتفاع الذي تستطيع المضخة رفع السائل إليه.
الطاقة: بما في ذلك الكشف عن طاقة الإدخال وطاقة الإخراج وطاقة العمود.
الكفاءة: حساب كفاءة تحويل الطاقة للمضخة.
السرعة: قياس سرعة دوران مروحة المضخة.
الاهتزاز: اكتشاف سعة الاهتزاز وتردد المضخة أثناء التشغيل لتقييم استقرار تشغيل المعدات.
الضوضاء: قم بقياس ديسيبل الضوضاء الناتجة عند تشغيل المضخة لتحديد ما إذا كانت تلبي متطلبات حماية البيئة.
درجة الحرارة: مراقبة التغيرات في درجة حرارة الأجزاء المختلفة من المضخة لمنع ارتفاع درجة الحرارة والتلف.
الضغط: اكتشف قيمة الضغط عند مدخل ومخرج المضخة لفهم حالة الضغط العامل للمضخة.
هامش التجويف: تقييم أداء مكافحة التجويف للمضخة للتأكد من أن المضخة تعمل في ظل الظروف العادية.
أداء الختم: تحقق مما إذا كان هناك تسرب في أجزاء الختم الخاصة بالمضخة.
أداء البدء: اختبار التيار والسرعة والمعلمات الأخرى عند بدء تشغيل المضخة لتحديد ما إذا كانت البداية طبيعية.
استقرار التشغيل: مراقبة حالة تشغيل المضخة في ظل ظروف عمل مختلفة لتقييم استقرارها وموثوقيتها.
صور تفصيلية:
يجمع نظام اختبار الأداء الشامل لمضخات المياه HCWP300 بين القياس عالي الدقة والتحكم الذكي والاختبار متعدد الوظائف. يوفر هذا النظام للمهندسين حلول اختبار فعالة وموثوقة، مما يساعد الشركات على تحسين جودة المنتجات وخفض تكاليف البحث والتطوير.
التفاصيل

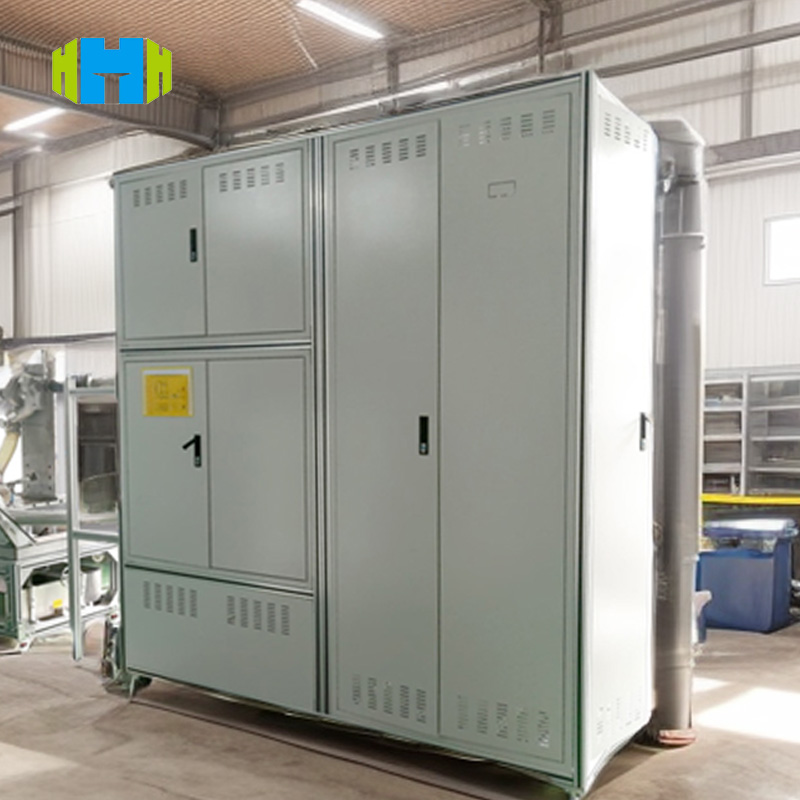

نظام الاختبار الشامل لمضخات المياه HJWPCT0001 هو حل اختبار آلي عالي الدقة، مصمم لتقييم أداء وسلامة محركات المضخات أحادية/ثلاثية الطور. متوافق مع معايير IEC 60791 وGB/T 3216، ويُبسّط الاختبارات المهمة، مثل تحمل جهد التيار المتردد/المستمر، ومقاومة العزل، ومحاكاة الأحمال، مما يضمن مراقبة جودة موثوقة لمصنعي المضخات.
التفاصيل

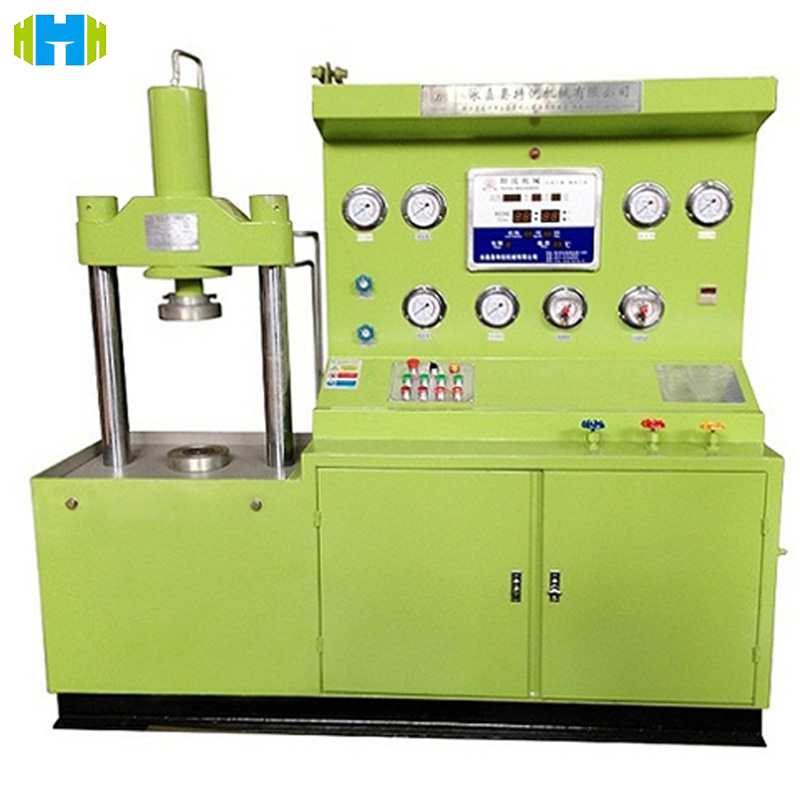

جهاز اختبار صمامات الضغط WPT-2 يتوافق تمامًا مع المعايير ذات الصلة. عياره يتراوح بين DN15 و1200، ونطاق ضغطه بين PN1.6 و48 ميجا باسكال. مصنوع من الفولاذ الكربوني 25#. بفضل نظام الدفع الهيدروليكي والتحكم الحاسوبي PLC، يُمكنه إجراء اختبارات أداء دقيقة على مجموعة متنوعة من الصمامات. يُعدّ جهاز اختبار مثاليًا لصناعة الصمامات.
التفاصيل
صُمم جهاز WPT-9 خصيصًا لمضخات التفريغ الحلقية المائية لمركبات الطاقة الجديدة. يجمع الجهاز بين التثبيت التلقائي واختبار الأداء الكامل، ويدعم معدل تدفق يتراوح بين 0 و80 متر مكعب/ساعة (دقة ± 0.5% من FS)، واختبار دورة درجة الحرارة من -40 إلى 125 درجة مئوية، ويغطي جميع اختبارات التفريغ والكفاءة والمتانة. مزود بشاشة لمس قياس 12 بوصة ونظام تحكم ذكي PLC، ويتوافق مع المعايير الدولية ISO 28580 وGB/T 32864، ويُنشئ تلقائيًا منحنيات تدفق التفريغ وتقارير تشخيص الأعطال، وهو الجهاز الأساسي لمصنعي المعدات الأصلية للسيارات الكهربائية وموردي قطع الغيار ومؤسسات البحث العلمي للتحقق من موثوقية مضخات التفريغ.
التفاصيل

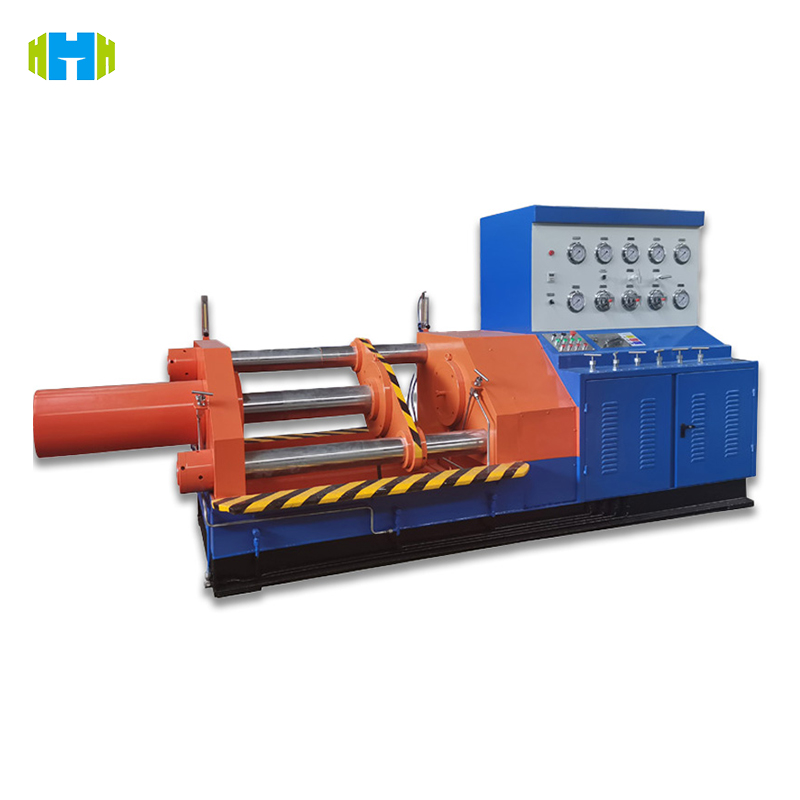

صُمم جهاز WPT-3 خصيصًا لاختبار صمامات الضغط العالي. يعتمد الجهاز على نظام ضغط هيدروليكي 500 كيلو نيوتن (دقة ±1%)، ويدعم 4 محطات اختبار مستقلة لصمامات DN50-DN800، ويغطي اختبارات ضغط الماء/الهواء من 0 إلى 150 ميجا باسكال. مزود بنظام تحكم ذكي PLC وشاشة لمس مقاس 10 بوصات، يُجري الجهاز تلقائيًا اختبارات قوة الغلاف (1.5PN) وتسرب الختم (1.1PN)، ويتوافق مع المعايير الدولية ASME B16.34 وAPI 598. يُعد هذا الجهاز جهاز الاختبار الأساسي لمشاريع البتروكيماويات والطاقة النووية وخطوط الأنابيب عالية الضغط.
التفاصيل
صُمم جهاز WTP-14 لمضخات المياه عالية الضغط، ويدعم اختبار ضغط يتراوح بين 0 و50 ميجا باسكال (دقة ± 0.2% من الدقة) واكتشاف تدفق يتراوح بين 0 و5000 متر مكعب/ساعة، مع دمج اختبارات شاملة للضغط والكفاءة والاهتزاز والضوضاء. يتوافق الجهاز مع المعايير الدولية ISO 9906 وGB/T 3216، وهو مزود بشاشة لمس قياس 12 بوصة ووحدة تحكم سيرفو PLC، ويسجل تلقائيًا أكثر من 50 معلمة، مثل منحنى الضغط والتدفق واستهلاك الطاقة. يُعد هذا الجهاز أساسيًا لمصنعي مضخات المياه، ومهندسي المياه، ومؤسسات البحث العلمي للتحقق من أداء المنتج.
التفاصيل
صُمم جهاز WPT-8 خصيصًا لمضخات المياه الإلكترونية في مركبات الطاقة الجديدة. يدعم الجهاز معدل تدفق يتراوح بين 0-150 لتر/دقيقة (دقة ±0.5%)، ويغطي نطاقًا كاملًا من درجات الحرارة من -40 درجة مئوية إلى 125 درجة مئوية، مع دمج اختبار شامل لرأس الضغط والكفاءة والمتانة. وهو مزود بشاشة لمس قياس 12 بوصة ومجموعة مستشعرات عالية الدقة، ويتوافق مع المعايير الدولية ISO 28580 وGB/T 32864، ويُصدر تلقائيًا منحنيات ضغط-تدفق وتقارير تشخيص الأعطال. يُعد هذا الجهاز الأساسي لمصنعي السيارات الأصليين وموردي قطع الغيار ومؤسسات البحث العلمي للتحقق من موثوقية مضخات المياه.
التفاصيل
جهاز WPT-7 هو جهاز اختبار ذكي مصمم للصمامات الرأسية ومقاييس التدفق. يدعم الجهاز اختبار تدفق يتراوح بين 0.1 و200 متر مكعب/ساعة (دقة ±0.3%) واختبار ضغط يتراوح بين 0 و40 ميجا باسكال، ويدمج أكثر من 15 اختبارًا لمؤشرات القلب، مثل خصائص التدفق، والختم، ومقاومة الضغط. يتميز الجهاز بهيكل معياري رأسي، ويمكنه استبدال معدات DN25-DN300 بسرعة في غضون 10 دقائق، وهو مزود بشاشة لمس مقاس 10 بوصات ونظام تحكم ذكي PLC، ويُصدر تقارير اختبار تلقائيًا تتوافق مع معايير ISO 5167 وAPI 6D. وهو مناسب لأبحاث وتطوير المعدات، وفحص جودة الإنتاج، واختبارات الاعتماد في صناعات المياه والبتروكيماويات والطاقة.
