جهاز اختبار صمام الضغط PN1.6 - 48 ميجا باسكال - نظام اختبار شامل لمضخة المياه الاحترافية

جهاز اختبار صمام الضغط PN1.6 - 48 ميجا باسكال - نظام اختبار شامل لمضخة المياه الاحترافية

مقدمة المنتج

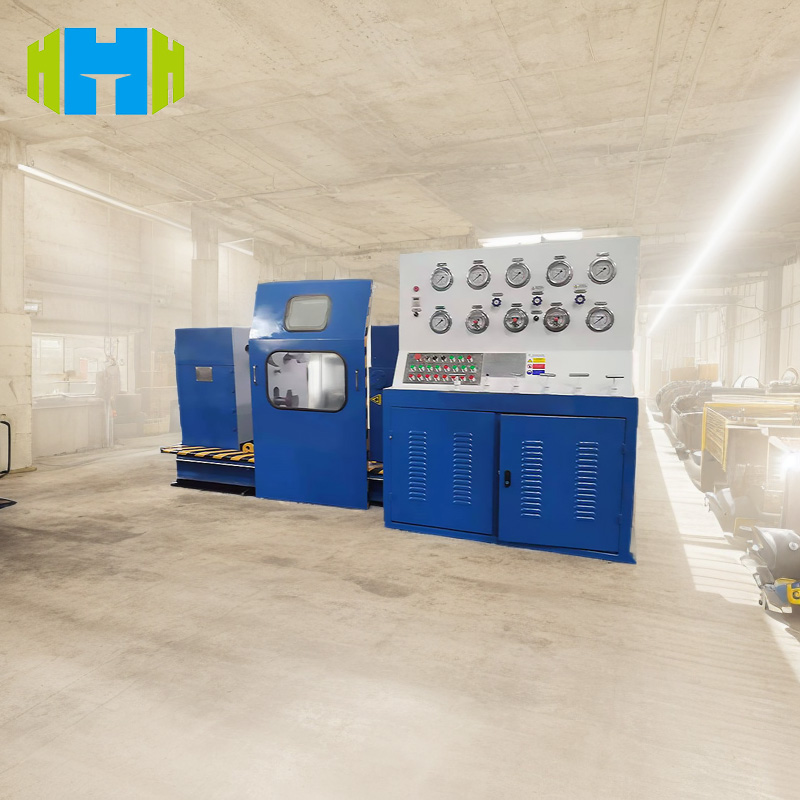

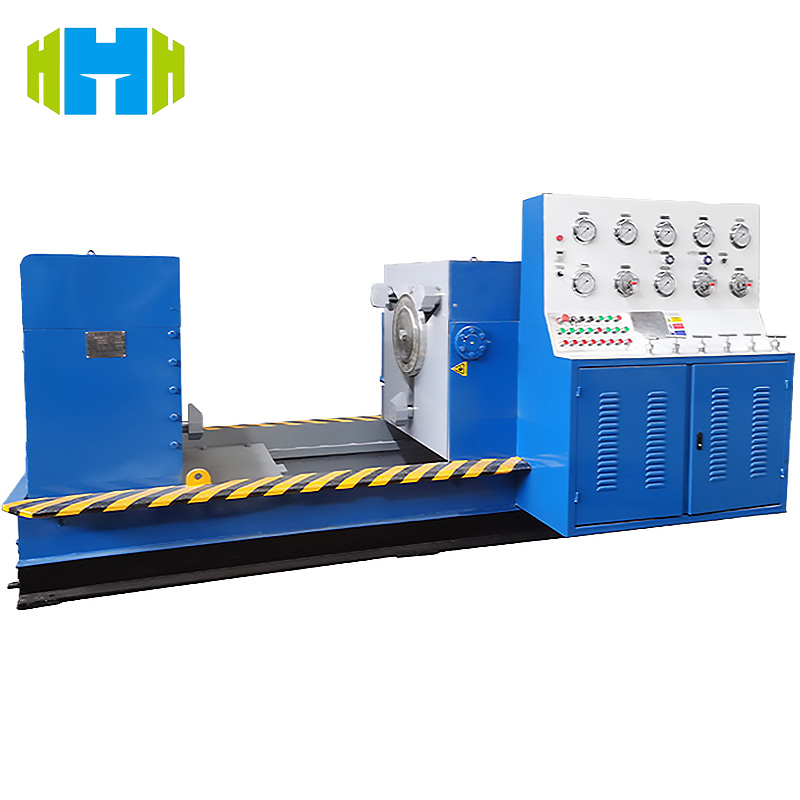

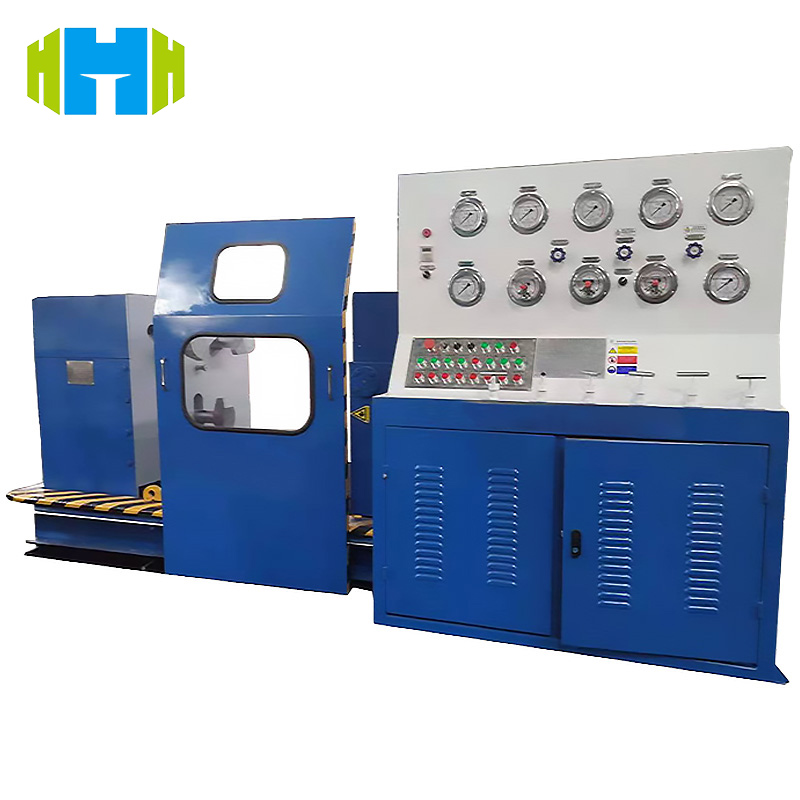

• جهاز اختبار صمامات تثبيت الضغط WPT-2 هو نظام اختبار شامل احترافي لمضخات المياه، يجمع بين الوظائف الكهروميكانيكية والهيدروليكية واختبار الضغط وتخزين وتوزيع الوسائط السائلة. بفضل طريقة التثبيت بوضع طرف شفة الصمام وتثبيت الجزء الخلفي منها بمخالب عكسية متحركة، لا تتأثر نتائج اختبار الصمام المُختَبَر بأي قوة خارجية إضافية، ما يُتيح اختبار أداء الصمام بدقة. يُستخدم على نطاق واسع في تصنيع الصمامات، وصناعات البترول، والبتروكيماويات، والطاقة النووية، والصناعات الكيميائية، وغيرها، بالإضافة إلى أقسام صيانة الصمامات، لضمان جودة الصمام وأدائه.

مميزات المنتج

• التكامل الوظيفي العالي: فهو يدمج بين الاختبارات الكهروميكانيكية والهيدروليكية واختبار الضغط وتخزين الوسائط السائلة وتداولها، مع وظائف كاملة وأداء مستقر.
• درجة عالية من الأتمتة: تعتمد على محرك هيدروليكي، والتحكم في الكمبيوتر PLC وغيرها من الأساليب لتحسين كفاءة العمل وتقليل كثافة العمالة.
• نطاق اختبار واسع: تغطي مواصفات العيار DN15-1200 (NPS1"-28")، ونطاق الضغط هو PN1.6-48Mpa (Class150-2500lb)، والذي يمكنه اختبار صمامات الضغط العالي والمتوسط ​​والمنخفض المختلفة.
• تثبيت دقيق: يتم استخدام الوجه النهائي لشفة الصمام للتحديد، ويقوم المخلب العكسي المتحرك بتثبيت الجزء الخلفي من الشفة، مما يلبي متطلبات اختبار ضغط الصمام المحددة بالمعايير الوطنية، وتكون نتائج الاختبار دقيقة وموثوقة.
• مادة ممتازة: الجسم مصنوع من الفولاذ الكربوني 25#، وهو قوي ومتين، مما يضمن التشغيل طويل الأمد والمستقر للمعدات.
• طرق تشغيل مختلفة: تدعم القيادة الهيدروليكية والتحكم في الكمبيوتر PLC والتحكم في الأزرار وطرق التشغيل الأخرى لتلبية احتياجات المستخدمين المختلفين.
• اتصال مريح: يعتمد على طريقة توصيل الحافة، وهي مستقرة وسهلة التركيب والتفكيك.
• الاعتراف الرسمي: فاز المنتج الجديد، وبراءات الاختراع الوطنية وغيرها من الشهادات، مع التكنولوجيا المتقدمة.

معيار مرجعي دولي

• استيفاء متطلبات اختبار ضغط الصمامات المحددة في المعايير الوطنية. على الرغم من عدم تحديد رقم البند المحدد، إلا أنه يضمن استيفاء عملية الاختبار ونتائجه للمواصفات الوطنية ذات الصلة.

استخدام المنتج

• يُستخدم هذا الجهاز بشكل رئيسي في اختبارات المتانة والختم والتسرب وغيرها من اختبارات الأداء للفلنشات المستقيمة والوصلات الملولبة لمختلف صمامات الضغط العالي والمتوسط ​​والمنخفض، بأقطار اسمية تتراوح بين 15 و1000 مم. تشمل وسائط الاختبار الماء والغاز والنفط، بضغط اختبار ختم أقصى يبلغ 32.0 ميجا باسكال وقوة تحمل تبلغ 48.0 ميجا باسكال.

اختبار الكائنات

• أنواع مختلفة من صمامات البوابة وصمامات الكرة وصمامات الإيقاف وصمامات الفحص وصمامات الضغط العالي والمتوسط ​​والمنخفض الأخرى ذات الحواف المستقيمة والوصلات الملولبة بأقطار اسمية تتراوح من DN15 إلى 1000 مم.

عناصر الاختبار

• اختبار القوة: اختبار القوة الهيكلية للصمام تحت ضغوط مختلفة للتأكد من أن الصمام لن ينكسر ضمن نطاق ضغط العمل.
• اختبار الختم: التحقق من أداء الختم للصمام، واختبار ما إذا كان الصمام يعاني من تسرب تحت الضغط المحدد، وتقييم موثوقية مكونات الختم.
• اختبار التسرب: قم بقياس تسرب الصمام بدقة تحت ظروف ضغط ووسط معينة لتحديد ما إذا كان الصمام يلبي معايير أداء الختم.
